Turbocharger
MAN Turbocharger 51.09100-7312
Genuine MAN turbocharger for D2842 LE301/302/403-405/407/409-420 marine diesel engines.
Turbocharger51.09100-7312
Engine modelD2842 LE301/302/403-405/407/409-420
Weight22.57 kg
Dimensions302 × 285 × 302 mm
Country of originGermany
Warranty2 years
Genuine OEM · dispatched same day

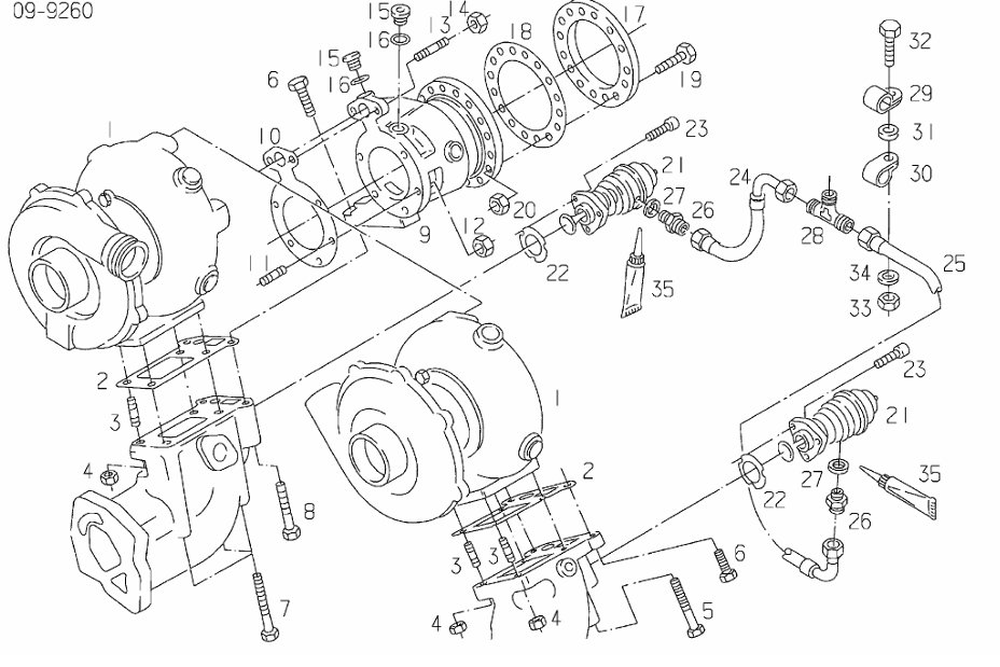

Components
Parts contained in this assembly, per the MAN parts catalogue (reference 51.#0070-0187).
| Pos | Item number | Name / Remarks | Qty |
|---|---|---|---|
| 1 | 51.09100-7312 | turbocharger | 2 |
| — | 51.96501-0588 | O-ring 210X3 | 2 |
| 2 | 51.08901-0105 | Turbo charger seal | 2 |
| 2 | 51.08901-0385 | Turbo charger seal | 2 |
| 3 | 06.06225-0809 | stud M10X35-8.8 | 3 |
| 4 | 06.11251-2001 | hex lock nut M10-10-MAN183-B1 | 3 |
| 5 | 06.01019-0148 | hex shoulder stud M10X170-8.8-A3C | 2 |
| 6 | 06.01283-5218 | hexagon screw M10X35-8.8-MAN183-B1 | 3 |
| 7 | 06.01019-0141 | hex shoulder stud M10X140-8.8-A3C | 3 |
| 8 | 06.01013-7223 | hex shoulder stud M10X90-8.8-MAN183-B1 | 1 |
| 9 | 51.08105-6068 | diffusor | 2 |
| 10 | 51.15901-0035 | gasket | 2 |
| 10 | 51.15901-0067 | gasket intermediate flange | 2 |
| 10 | 51.15901-0393 | gasket | 2 |
| 11 | 06.06226-0808 | stud M10X30-10.9 | 10 |
| 12 | 06.11251-2001 | hex lock nut M10-10-MAN183-B1 | 10 |
| 13 | 06.06225-0710 | stud M8X40-8.8 | 4 |
| 14 | 06.11064-2114 | hexagon nut M8-8-MAN183-B1 | 4 |
| 15 | 06.08099-0025 | drain plug AM14X1,5-ST-MAN183-B1 | 4 |
| 16 | 06.56190-0706 | seal A14X20-CU | 4 |
| 16 | 06.56631-0235 | seal 14,3X22X1,5-ST/FKM1-80 with elastomer lip | 4 |
| 17 | 51.15201-2150 | flange | 2 |
| 18 | 51.15901-0036 | gasket | 2 |
| 19 | 06.01283-5220 | hexagon screw M10X45-8.8-MAN183-B1 | 16 |
| 20 | 06.11240-0406 | hex lock nut BM10-8-MAN183-B1 | 16 |
| 21 | 51.09600-7001 | valve charge-air pressure | 2 |
| 22 | 51.09903-0003 | Exhaust manifold seal | 2 |
| 23 | 06.02192-0306 | cylinder screw with hexagon socket M6X18-8.8-A2C | 6 |
| 24 | 51.96341-0192 | hose pipe 360 MM | 1 |
| 25 | 51.96341-0191 | hose pipe 770 MM | 1 |
| 26 | 51.98131-0173 | threaded union | 2 |
| 27 | 06.56180-0709 | seal A8X11,5-CU | 2 |
| 27 | 06.56631-0232 | seal 8,3X14X1-ST/FKM1-80 with elastomer lip | 2 |
| 28 | 06.71130-2106 | T-union T-L8-MAN183-B1 | 1 |
| 29 | 06.67300-2230 | clamp D1-22X20-W4-EPDM | 1 |
| 30 | 06.67300-1530 | clamp D1-15X20-W4-EPDM | 1 |
| 31 | 51.90710-0636 | washer 9X19X4 | 1 |
| 32 | 06.01283-5112 | hexagon screw M8X18-8.8-MAN183-B1 | 1 |
| 33 | 06.11064-2114 | hexagon nut M8-8-MAN183-B1 | 1 |
| 34 | 06.15015-0411 | washer 8X16X1,6-300HV-MAN183-B1 | 1 |
| 35 | 04.90300-9030 | sealant 60 ML tube | NB |
Specifications
| Part number | 51.09100-7312 |
| Part no. (other formats) | 51.09100.7312 · 51091007312 |
| Engine model | D2842 LE301/302/403-405/407/409-420 |
| Weight (kg) | 22.57 |
| Dimensions (mm) | 302 × 285 × 302 |
| Country of origin | Germany |
| Warranty | 2 years |
| Availability | In stock |
